오늘은 BLDC 모터 완전 정복: 구조부터 작동 원리, 제어 방식까지 한눈에 알아보도록 하겠습니다.
BLDC 모터란 무엇인가?
BLDC 모터 개요
BLDC 모터(Brushless DC Motor)는 말 그대로 브러시가 없는 직류 전동기입니다. 기존의 브러시가 있는 DC 모터와는 달리, 기계적인 접촉 없이 전자 회로를 통해 회전자가 동작하게 됩니다. 이 덕분에 마모나 소음이 적고, 높은 효율성과 정밀 제어가 가능해 산업 현장부터 가전제품, 드론, 전기자동차 등 다양한 분야에 활용되고 있습니다.
전기 모터는 AC(교류)와 DC(직류) 전기를 사용하는 방식으로 크게 나뉘는데, BLDC 모터는 DC 전원을 사용하되, 내부는 마치 AC 모터처럼 동작합니다. 이 독특한 방식은 고속 및 고정밀 제어에 적합하며, 디지털 제어 기술과 결합하여 큰 시너지를 발휘합니다.
자세한 기술 사양과 원리는 삼성전기 기술 블로그를 참고해보세요.

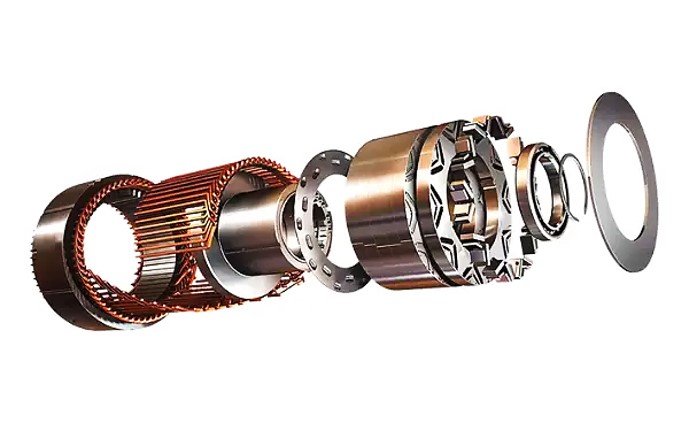

BLDC 모터의 구조
주요 구성 요소
BLDC 모터는 크게 세 가지 핵심 부품으로 구성됩니다.
1. 로터(Rotor)
로터는 모터의 회전하는 부분으로, **영구자석(permanent magnet)**이 부착되어 있습니다. 이 자석은 N극과 S극이 번갈아 배치되어 있으며, 정밀한 자기장 반응을 위해 **희토류 자석(예: 네오디뮴)**이 사용됩니다.
2. 스테이터(Stator)

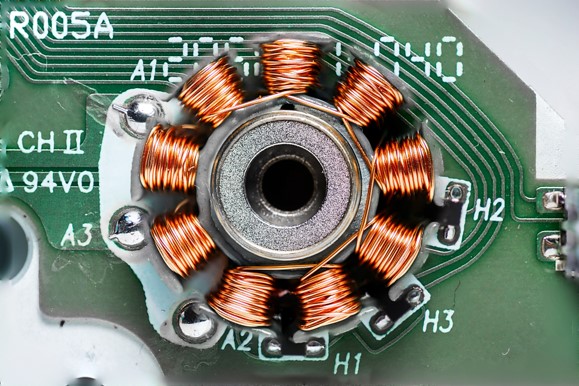

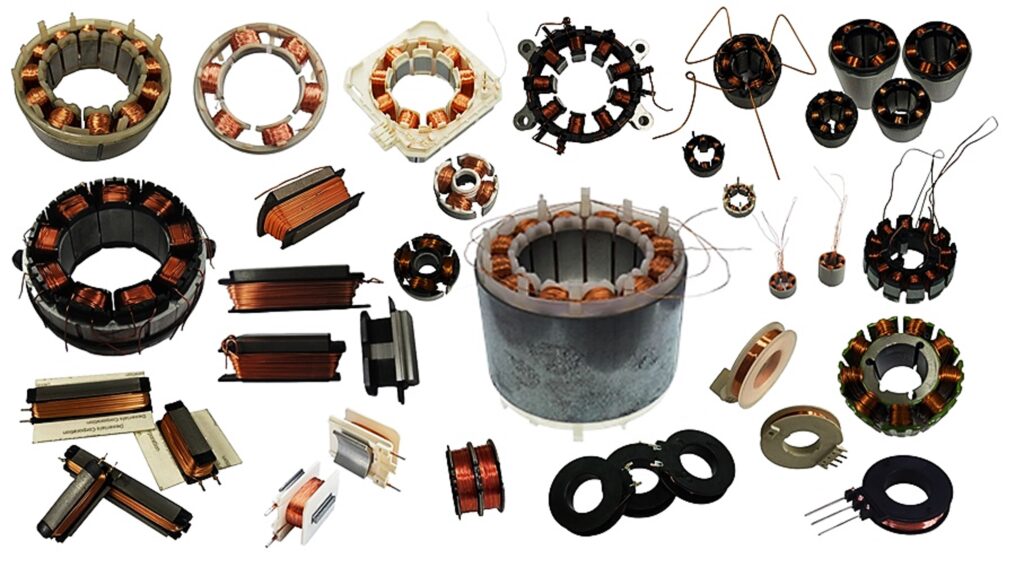

스테이터는 고정된 부분으로, 코일이 감겨진 철심이 배치되어 있습니다. 이 코일에 전류가 흐르면 자기장이 형성되며, 이 자기장과 로터의 자석이 상호작용하여 회전을 유도합니다.
3. 홀 센서(Hall Sensor)
홀 센서는 로터의 위치를 감지하여 전자 회로가 언제, 어떤 코일에 전류를 흘려야 할지 결정하는 중요한 역할을 합니다. 최근에는 홀 센서 없이 위치를 계산하는 센서리스 제어도 보편화되고 있습니다.
BLDC 모터의 작동 원리
전자기 유도와 전자제어
BLDC 모터는 전자기 유도 원리를 바탕으로 작동합니다. 코일에 전류가 흐르면 자기장이 형성되고, 이 자기장이 로터의 영구자석과 상호작용하여 회전을 유도합니다. 이 과정을 정밀하게 제어하기 위해 전자 회로가 실시간으로 로터의 위치를 판단하고, 각 스테이터 코일에 순차적으로 전류를 공급합니다.
이 과정을 **6단계 정류(Six-step Commutation)**라고 부르며, 일반적으로 아래의 시퀀스를 따릅니다:
- 홀 센서가 로터 위치를 감지
- 마이크로컨트롤러가 신호 분석
- 드라이버 회로가 특정 코일에 전류 공급
- 회전 진행 → 반복
센서 방식과 센서리스 방식의 작동 차이
| 구분 | 센서 방식 BLDC | 센서리스 BLDC |
|---|---|---|
| 위치 감지 | 홀 센서 등 장착 | 전압/전류 분석을 통한 추정 |
| 정밀도 | 높음 | 상대적으로 낮음 |
| 가격 | 상대적으로 높음 | 저렴함 |
| 적용 예시 | 전기자동차, 산업용 기계 | 드론, 가전제품 |
센서리스 방식은 저비용이지만 저속에서 정확한 제어가 어려운 단점이 있습니다. 반면 센서 방식은 정밀하지만 가격이 비싸고 구조가 복잡합니다.
BLDC 모터의 특징
고효율 및 고성능
BLDC 모터는 에너지 변환 효율이 85~95%에 달하는 고효율 시스템입니다. 브러시가 없기 때문에 마찰 손실이 거의 없고, 고속 회전 시에도 성능 저하가 적습니다. 또한, 빠른 응답성과 정밀 제어가 가능하여 로봇, CNC 기계, 항공기 시스템 등 정밀성이 요구되는 분야에 적합합니다.
저소음과 긴 수명
브러시가 없어 물리적인 접촉이 거의 없기 때문에 마모가 없고 소음이 적습니다. 따라서 긴 수명과 낮은 유지관리 비용이라는 장점을 가집니다. 특히 소음이 민감한 의료기기나 가전제품에서 유리합니다.
다양한 애플리케이션
- 전기자동차(EV) 모터
- 드론의 프로펠러 모터

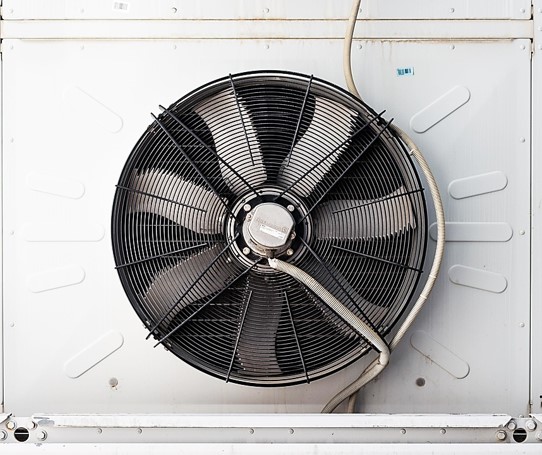

- 에어컨 및 냉장고의 압축기 모터
- 전동 휠체어 및 자전거
이러한 분야에서 BLDC는 기존 모터보다 작고 가볍고 효율적인 대체재로 자리 잡았습니다.
BLDC 모터의 제어 방식
PWM 제어
PWM(Pulse Width Modulation, 펄스 폭 변조)은 BLDC 모터 제어의 핵심 기술 중 하나입니다. 전류의 흐름을 단순히 ON/OFF로 조절하는 것이 아니라, 전압을 고속으로 끊었다 붙이는 방식으로 모터의 출력과 회전 속도를 미세하게 조정할 수 있습니다.
PWM 신호의 듀티 사이클(Duty Cycle)을 조절함으로써, 모터에 인가되는 전압의 평균값이 달라지고, 이로 인해 속도 제어 및 토크 제어가 정밀하게 가능해집니다. 실제로 대부분의 BLDC 모터 컨트롤러는 20~40kHz의 고주파 PWM 신호를 사용하며, 인버터 회로와 함께 동작합니다.
또한, PWM 제어는 회생제동에도 유리하며, 에너지 효율을 극대화할 수 있는 장점이 있습니다. 관련 기술 설명은 Texas Instruments BLDC 제어 기술문서에서 확인할 수 있습니다.
벡터 제어 및 FOC(Field Oriented Control)
고정밀 BLDC 제어 방식 중 하나로 떠오른 것이 바로 **벡터 제어, 또는 FOC(Field Oriented Control)**입니다. 이 방식은 모터의 자속 방향과 전류의 방향을 일치시키는 알고리즘을 사용해, 기존의 단순 정류 방식보다 훨씬 정밀하고 부드러운 제어가 가능합니다.
FOC는 공간 벡터 수학을 기반으로 작동하며, **회전 좌표계(d-q 좌표계)**로 변환된 전류 벡터를 이용하여 모터를 제어합니다. 이를 통해 고속에서도 일정한 토크를 유지할 수 있으며, 부하 변화에도 응답 속도가 빠르고 안정적입니다.
벡터 제어 vs 일반 정류 제어
| 구분 | 일반 정류 제어 | 벡터 제어 (FOC) |
|---|---|---|
| 정밀도 | 중간 | 매우 높음 |
| 제어 난이도 | 낮음 | 높음 |
| 토크 리플 | 있음 | 거의 없음 |
| 비용 | 낮음 | 높음 (고성능 MCU 필요) |
제어 시스템 구성 예시
BLDC 모터를 제어하기 위한 기본적인 구성 요소는 아래와 같습니다.
- MCU(마이크로컨트롤러): 제어 알고리즘 연산 수행
- 드라이버 회로: 게이트 신호 생성 및 전력 전달
- 홀 센서: 로터 위치 감지
- PWM 제어 신호: 속도 및 토크 조절
- 전원 공급부: 정류된 DC 전원 또는 배터리
대부분의 산업용 또는 가전용 모터는 이와 같은 블록 다이어그램을 기반으로 설계되며, 제어기의 펌웨어 업데이트를 통해 기능을 확장할 수 있습니다.
BLDC 모터의 장점과 단점
BLDC 모터의 주요 장점
- 높은 효율: 최대 95%까지 도달 가능한 효율.
- 긴 수명: 브러시 없음으로 마모 부위가 없고 유지보수 불필요.
- 소형화 가능: 고속회전 특성을 활용한 소형 경량 설계.
- 저소음, 저진동: 정숙한 작동, 특히 의료기기 및 드론에 적합.
- 정밀 제어: FOC, PWM 등 고급 제어 기술과의 높은 호환성.
BLDC 모터의 단점
- 초기비용이 높음: 일반 DC 모터보다 비싼 드라이버 회로 필요.
- 제어 회로 복잡: MCU, 인버터 회로 등 추가 부품 필요.
- 저속 제어 어려움(센서리스): 저속에서 로터 위치 추정에 어려움.
요약 표
| 항목 | 장점 | 단점 |
|---|---|---|
| 효율성 | 매우 높음 | 고가의 제어 시스템 필요 |
| 정밀제어 | 가능 | 설계 및 개발 복잡 |
| 유지보수 | 거의 없음 | 고장 시 수리 어려움 |
| 가격 | 에너지 절감으로 장기적으로 이득 | 초기비용 부담 |
BLDC 모터의 출력과 사양
BLDC 모터의 출력은 모터의 종류와 목적에 따라 크게 달라집니다. 일반적으로 출력은 **수 와트(W)부터 수 킬로와트(kW)**에 이르기까지 다양하게 설계됩니다. 출력 외에도 고려해야 할 주요 사양은 다음과 같습니다:
- 정격 전압: 12V, 24V, 48V 등
- 정격 속도: 1000~10000RPM 이상 가능
- 최대 토크: 애플리케이션에 따라 다양
BLDC 모터 출력 예시
| 애플리케이션 | 정격 출력(W) | 회전 속도(RPM) | 전압(V) |
|---|---|---|---|
| 드론 | 100~500 | 3000~9000 | 12~24 |
| 전기자전거 | 250~750 | 200~400 | 24~48 |
| 산업용 로봇 | 1kW 이상 | 1000~4000 | 48~300 |
| 가전제품(선풍기 등) | 50~150 | 1200~1800 | 220 |
이처럼 용도에 맞는 정격 전압과 회전 속도 선택이 매우 중요하며, 과전압이나 과부하 방지를 위한 모터 보호 회로도 반드시 함께 구성되어야 합니다.
BLDC 모터 vs AC/DC 모터 비교
마지막으로, BLDC 모터와 전통적인 AC, DC 모터 간의 주요 차이점을 비교해보겠습니다.
| 항목 | BLDC 모터 | AC 모터 | DC 모터 |
|---|---|---|---|
| 효율 | 매우 높음 | 보통 | 중간 |
| 정밀 제어 | 가능 | 어려움 | 간단한 전압 제어 가능 |
| 유지보수 | 적음 | 중간 | 많음 |
| 소음 | 거의 없음 | 중간 | 높음 |
| 가격 | 높음 | 낮음 | 낮음 |
| 제어 복잡성 | 높음 | 낮음 | 낮음 |
| 수명 | 길다 | 중간 | 짧음 |
결론 요약
- BLDC: 고성능 정밀 제어, 고가, 긴 수명
- AC 모터: 단순 구동, 저렴, 정밀 제어는 어려움
- DC 모터: 저렴하지만 브러시 문제로 수명 짧음
전기차, 로봇, 드론 등 정밀성과 효율성이 중요한 분야에서는 BLDC가 가장 선호됩니다.
외부 링크 및 추천 자료
BLDC 모터에 대해 더 깊이 이해하고 싶다면 아래 자료들을 참고하세요.
- 삼성전기 기술 블로그 – BLDC 모터 원리
- TI – BLDC 모터 제어 설계 가이드 (PDF)
- STMicroelectronics – Sensorless BLDC Motor Control
- MIT OCW – 전기 모터 강의 (영문)
BLDC 모터 관련 FAQ
Q1. BLDC 모터는 어디에 주로 사용되나요?
BLDC 모터는 전기차, 드론, 산업 로봇, 가전제품, 의료기기 등 거의 모든 분야에서 사용됩니다. 특히 정밀 제어와 고효율이 요구되는 애플리케이션에서 필수적으로 채택되고 있습니다.
Q2. BLDC 모터 수명은 얼마나 되나요?
브러시가 없어 마모가 거의 없기 때문에 수명이 5~10년 이상으로 매우 깁니다. 부품 교체가 거의 없고, 유지보수 비용도 낮습니다.
Q3. BLDC와 AC 모터 중 어떤 것이 더 좋은가요?
정밀 제어나 고효율이 필요하다면 BLDC가 더 좋습니다. 반면 단순 구동이나 저렴한 비용이 중요한 경우에는 AC 모터가 유리할 수 있습니다.
